NCM-SERIES
NCM-U/S SERIES
NCM SERIESⓇ - 관로형 자외선 소독 설비 (중압)
- 강력한 중압 UV 램프를 적용하여 적은 수의 램프로 대용량 처리가 가능한 모델
- 저압 자외선 램프(Low-Pressure UV Lamp)대비 보다 넓은 자외선 파장 분포와 높은 자외선 강도의 조사
- 자동 세척 시스템, 자외선 모니터링, 에너지 절감 운전모드, 원격 제어 기능, 시스템 감시 장치 등 다양한 기능이 탑재된 자외선 설비
- 정수 및 하폐수 소독, 초순수, 탈염, 오존 제거, 주류, 음료, 생수, 수영장 등 다양한 적용성
- 수명 시험 및 생물학적 성능 평가를 통한 NSF 50 인증 획득 (수영장, 레크리에이션용)
Standard Specification
| 모듈 사양 | |
| 재질 | STS 316L, (Option : Electro polishing) |
| 램프타입 / 입력전원 | 중압 자외선램프 / 1.5kW~6kW |
| 세척시스템(해당되는 경우) | 모터 구동형 자동세척 시스템 |
| 사용온도 | 5℃~65℃ |
| 연결규격 | P16, DN, ANSI150, JIS, KS |
| 동작 / 테스트 압력 | 10bar / 15bar |
| 외함 사양 | |
| 재질 | RAL 7032, Mild steel (STS304 가능) |
| 보호등급 | IP54 / NEMA 4X |
| 시스템 제어반(SCP) | |
| 컨트롤러 | PLC |
| 전압 / 주파수 | 220V~480V / 50/60Hz |
| 사용온도 | 0℃~50℃ |
| 전원공급(PSP) | |
| 안정기 형식 | 가변출력형 전자식 안정기 |
| 인증 | |
| NSF 50, 특허, CE 인증, BWT용 UV System IMO인증 |
| NCM SERIESⓇ | |
|---|---|
| 항목 | NCM-US |
| 사용 램프 | 1.2~3.5kW |
| 특성 | 수영장, 스파 및 수상 레크레이션 소독 |
NSF 50 인증 (생물학적 시험 평가 및 장치 수명 시험 완료)
CE 인증
NSF(National Sanitation Foundation)
- 물, 음식, 환경 분야 등에 적용되는 전반적인 설비에 대한 위생규격 인증 서비스
- 북미 시장에서 NSF는 매우 신뢰성이 높고, 제품의 내장 부품 재질, 독성유무, 성능까지 철저한 검사를 진행함
NCM-U/S-SERIESⓇ - Model Chart (Pool and spas)
* 녹농균 3log 이상 처리 기준(T10 : 95%)기준
| No. | Model | Capacity (Ton/day) | Lamp Input | Chamber Dia | In/Out Dia | Lamp Qty' |
| 1 | NCM-U/S152-B1-3 | 1,150 | 1.5Kw | 152A | 80A | 1ea |
| 2 | NCM-U/S150-C1-3 | 1,420 | 2.5Kw | 150A | 80A | 1ea |
| 3 | NCM-U/S150-C1-4 | 2,070 | 2.5Kw | 150A | 100A | 1ea |
| 4 | NCM-U/S200-C1-6 | 2,160 | 2.5Kw | 200A | 150A | 1ea |
| 5 | NCM-U/S150-E1-4 | 2,260 | 4Kw | 150A | 100A | 1ea |
| 6 | NCM-U/S200-E1-6 | 4,400 | 4Kw | 200A | 150A | 1ea |
| 7 | NCM-U/S200-M1-6 | 4,660 | 6Kw | 200A | 150A | 1ea |
| 8 | NCM-U/S320-M1-8 | 8,000 | 6Kw | 320A | 200A | 1ea |
| 9 | NCM-U/S320-E3-10 | 12,740 | 4Kw | 320A | 250A | 3ea |

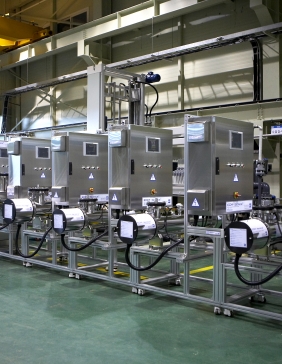

Gallery
주요 부품
중압 자외선 램프
